木材NC加工

NC(3D切削)をはじめ、木材の様々な加工を承ります


ヤクモ家具製作所では無垢材オリジナル家具、小物製品を企画・開発・製造・販売しております。
経験豊富な職人の知識と最新機械設備の技術によって、家具のみならず様々な製品の木材加工に対応が可能です。
建築、内装関係をはじめ、その他ものづくりをされる様々なお客様のご要望にお応えします。


主要設備のご紹介


木工3D加工

同時5軸制御CNCワークセンター

家具部材の加工や彫刻などの高度な3D加工を短時間で切削


木工3D加工

3Dターニングマシン

非対称の3D加工に特化した木工旋盤


木工NC加工

3軸制御NCルーター

板材のカットや穴あけなどの平面加工を行う汎用マシン


レーザー加工機

様々な素材への彫刻・切断が可能


木材NC加工

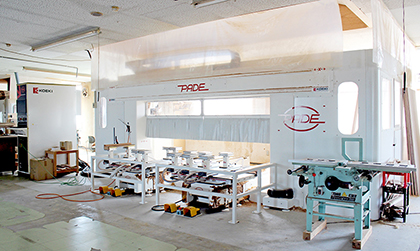

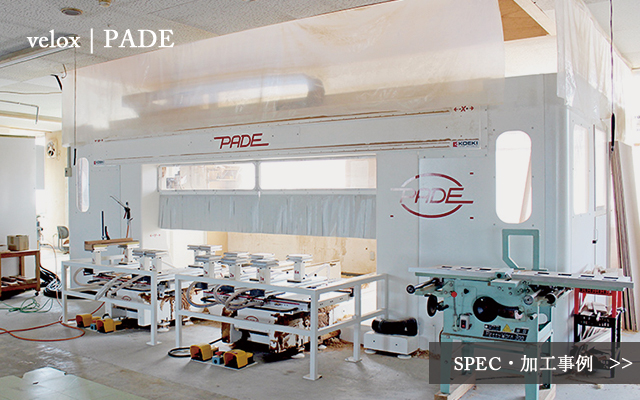

PADE社 同時5軸制御CNCワークセンター
木材NC加工

木材加工、特に椅子部材等のワークの小さい木材加工を正確に、高速に加工することを主眼において開発されたイタリアPADE社の同時5軸制御ワークセンター。
ヤクモ家具製作所は2015年、日本初導入モデルとなる多軸制御CNCマシニングセンタを導入しました。
現在は家具パーツの他、木製小物製品や装飾部材の加工、アウトドア商品などへも展開しております。


家具部材の加工や彫刻などの高度な3D加工を短時間で切削




木材3D加工

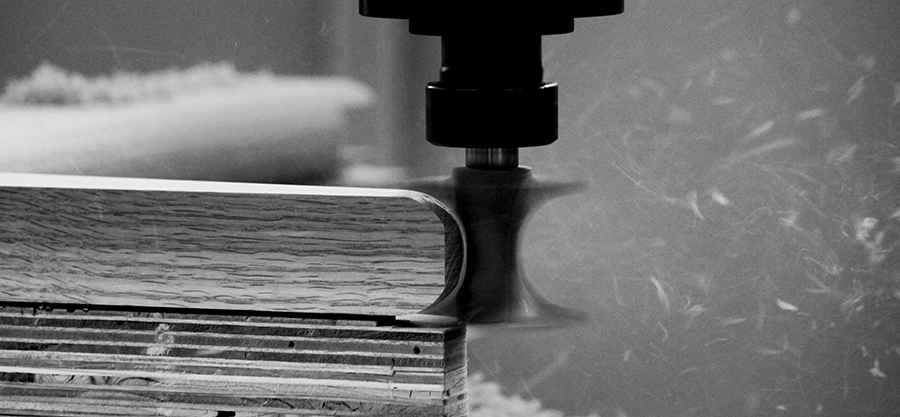

従来のNCルーター加工機が持つ3軸制御に加え、旋回・傾斜の2軸を持つ加工機で、人の手では時間のかかる複雑な加工をスムーズに行います。

送り速度はX軸100m/分、Y軸90m/分、Z軸60m/分で国産機よりはるかに高速移動を実現しており、ツールチェンジを持たずに複数の刃物をセットできる特殊なスピンドルヘッドを有しているため、複数工程にわたる加工速度も国産機と比べて1/2程度と圧倒的に早いのが特徴。

5軸制御による複雑な曲面形状の加工も行いますが、特殊な嵩上げテーブルを装備しているため、水平面の加工やワーク高さのある加工を得意とします。

木工機械

SPEC

モデル ベロックス・ソロ ×1機
ベロックス・2テーブル ×1機
仕  様 ”T2+2”スピンドルヘッド
ダブルスピンドル 7.5kW x 2
X・Y軸送り速度:90m/min
Z軸送り速度:60m/min
ヘッド回転軸:A軸 無制限
C軸±370°
テーブルサイズ ソロ:Y820×X1090mm
2テーブル:Y900×X1100~2700mm
使用ソフト


製作事例

※写真クリックで詳細ページへリンクします。

木工3D加工

No.06

木製トレイ

木工NC加工

No.05

室名看板

木工3D加工

No.04

手摺柱の装飾部材

木工NC加工

No.03

店舗壁面の装飾部材

木工3D加工

No.02

手摺柱の装飾笠木

木工3D加工

No.01

楽器関連の木製パーツ


木材NC加工
木材NC加工

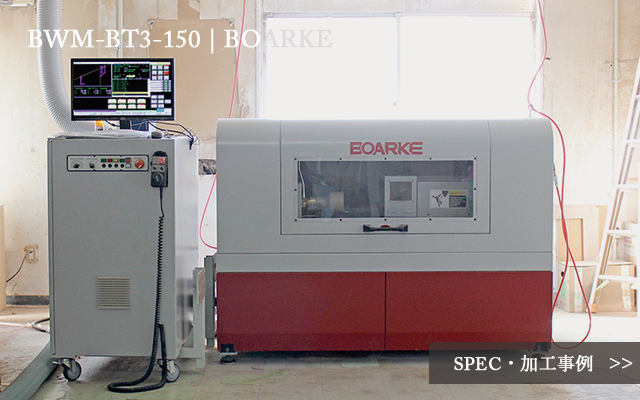

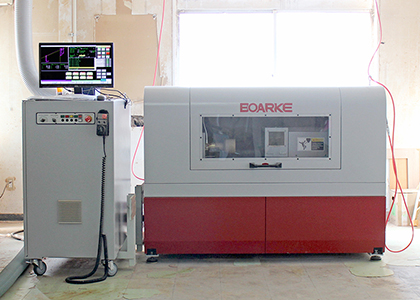

3Dターニングマシン(CNC木工旋盤)
NC旋盤

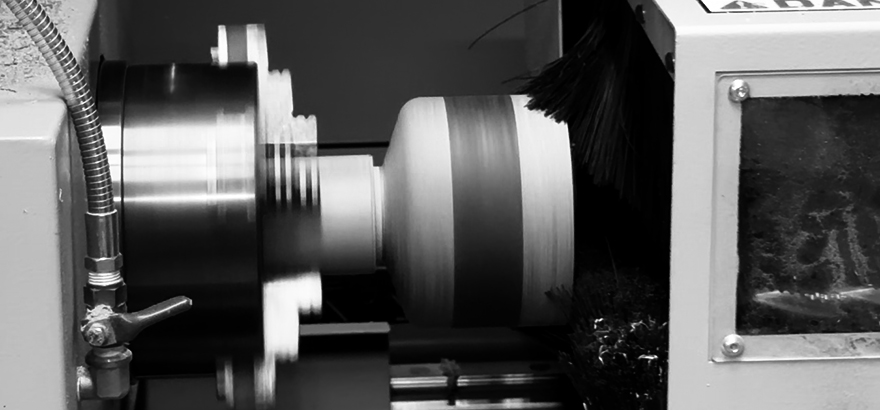

高速回転するチップソー(丸のこ)の動きと主軸の回転をコンピューター制御することにより、複雑な3次元形状を加工する機械。
一般的な木工旋盤(木工ろくろ)では加工できない非円形や非対称の3D加工が可能で、一度の横方向の送り加工で目的の形状に加工することができる。 階段の柱、家具の足、木製バット、木製小物などの加工に用いられる。


非対称の3D加工も正確に切削



木工機械

SPEC

モデル BWM-BT3-150 ×1機
仕  様 主軸:750W
Z軸:400W X軸:400W
3軸同時制御
チップソー軸:2000W
ルーター:1500W
刃物サイズ
チップソー:φ165mm~φ255mm
ルーター:取付径φ6mm~φ12mm
加工サイズ 角材最大把握:100mm
把握最大長さ:500mm
実加工:400mm
※片持ちにて材料把握
使用ソフト STL(アスキー)データにてGコード加工プログラムに自動変換
備  考



CNC旋盤
CNC旋盤

SHINX社 3軸制御NCルーター
木材NC加工

木工業界で広く普及している安価で汎用性の高いシンクス(国産)社の3軸制御NCルーター。
X(横)・Y(縦)・Z(深さ)の3軸を指定して平面加工を行います。
加工プログラムの作成が早く容易で、特にオーダー品などの一品生産や小量生産を得意とします。
ツールチェンジ式で5つの刃物を交換しながら加工することができ、主にテーブル天板の形状加工や面取り、金物取付穴の加工などを行います。


板材のカットや穴あけなどの平面加工を短時間で切削



SPEC

モデル 20ZXGN-1326
加工素材 無垢材、合板、MDFなど
ワークサイズ 幅1300×長さ2600mm
使用ソフト
備  考





木材NC加工
木材NC加工

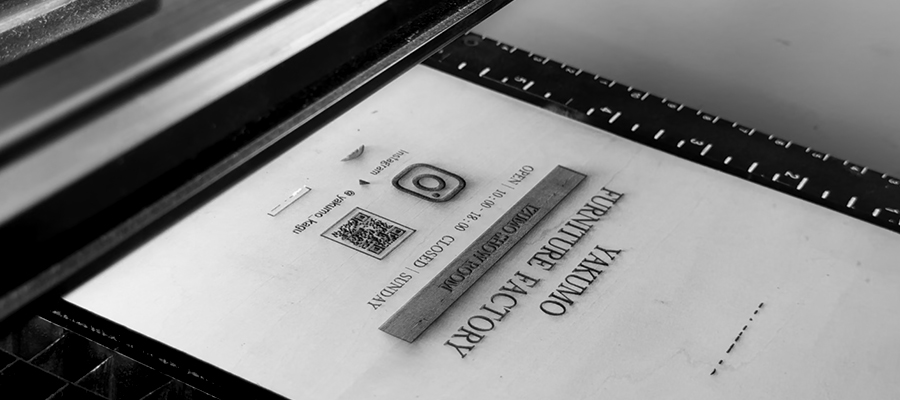

EPILOG社 レーザー加工機
木材NC加工

木材をはじめ、金属以外のほぼすべての素材の彫刻、切断を行う機械。
主に木材看板や製品への刻印、各種ノベルティグッズの名入れ、ロゴ入れに使用される。
ローターリー装置を用いた円柱状、円錐形状のワークに対しても彫刻を行うことができる。
当店ではベースとなる商品の木材NC加工からレーザー彫刻までを一貫して進めることができるため、スピーディーな納期を実現します。



様々な素材への彫刻・切断が可能



SPEC

モデル Epilog Laser
Zing 16×1機
Zing 24×1機
ワークサイズ Zing 16:幅406×奥行305mm×高さ105mm
Zing 24:幅610×奥行305mm×高さ190mm
加工素材 木材、革、アクリル etc.
使用ソフト
備  考


製作事例

※写真クリックで詳細ページへリンクします。

No.05

室名看板


木材NC加工
木材NC加工

ご依頼から納品までの流れ

お問合せフォームよりご連絡ください。
寸法や使用の確認できる図面(2Dデータ【DXF】/3Dデータ【DWG】)やイメージ画像をご用意ください。

ご希望の素材とロットで、お見積(諸経費含む)※をご案内させていただきます。
※複雑な加工の場合は、リモートやお電話での打合せをお願いさせていただく場合がございます。

初回のみ製造前振込とさせていただいております。

試作(回数は見積時に協議します)ご確認いただいた後、本製作に入ります。

商品完成後速やかに発送させていただきます。

※お見積は内容により、回答にお時間をいただく場合がございます。お急ぎの場合はお電話にてお問合せください。
※CNCマシーンを使用する加工は、1点(サンプル品)でも初期費用として、専用の治具(材料を機械に固定するためのもの)、CAM(機械を動かすプログラム)、専用の刃物、CAMデータの作成費(データ支給の場合を除く)、治具(固定具)の作成費用などが発生する場合がございますので予めご了承ください。
